Produkta pārskats

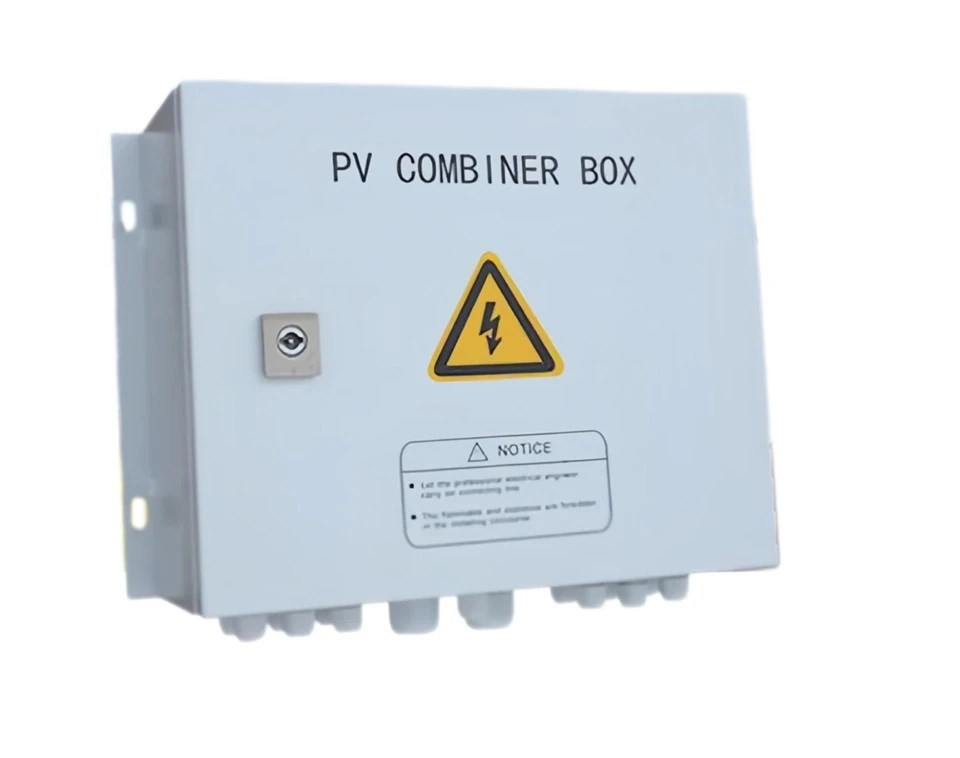

PV kombinētāja kaste apvieno 2–16 fotoelektriskās stīgas aizsargātā līdzstrāvas izvadē. GSB-A un GSB-B aptver 500 V līdzstrāvas un 1000 V līdzstrāvas maksimālo atvērto-ķēdes spriegumu, ar strāvu uz virkni līdz 20 A, līdzstrāvas izejas slēdzi un PV-īpašu pārsprieguma aizsardzību.
Modeļa izvēle ir atkarīga no maksimālā virknes atvērtās{0}}ķēdes sprieguma pie zemākās vietnes temperatūras, virknes strāvas un vajadzīgā ieeju skaita.
Produkta īpašības
-
Elastīgs stīgu skaits
Konfigurējamas 2–16 virkņu ievades atbalsta dažādus PV masīvu izkārtojumus.
-
500/1000VDC opcijas
Atbalsta maksimālo atvērtās{0}}ķēdes spriegumu 500 VDC; GSB-B atbalsta 1000 V līdzstrāvu.
-
PV-īpaša drošinātāju aizsardzība
Stīgu aizsardzība ir paredzēta fotoelementu līdzstrāvas darbam.
-
Divpolu{0}}pārsprieguma aizsardzība
Pozitīvie un negatīvie stabi saņem PV pārsprieguma aizsardzību.
-
IP65 korpuss
Kaste atbalsta uzstādīšanu iekštelpās vai ārpus tām, ja tā ir pareizi noslēgta.
Tehniskās specifikācijas
Specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma. Ievades skaits un komponentu konfigurācija ir norādīta jūsu piedāvājumā.
PV stīgu aizsardzības pamati
Aukstā temperatūra paaugstina moduli Voc
Aprēķiniet maksimālo virknes{0}}virknes spriegumu pie vietnes minimālās projektētās temperatūras un saglabājiet to zem katra komponenta novērtējuma.
Stīgu drošinātāji aizsargā pret reverso strāvu
Drošinātāja nepieciešamība ir atkarīga no paralēlās -virknes bojājuma ieguldījuma un moduļa maksimālās sērijas-drošinātāja novērtējuma.
VPD ir nepieciešami īsi savienošanas ceļi
Garie vadītāji pārsprieguma laikā pievieno induktīvo spriegumu; koordinātu SPD tipu, zemējuma un nomaiņas indikāciju.
Ieteicamās lietojumprogrammas
- Tirdzniecības jumta PV
- Uz zemes-montēti saules enerģijas bloki
- PV-plus-uzglabāšanas sistēmas
- Izplatīta stīgu kolekcija
Uzstādīšana un apkope
- Pirms apkopes izolējiet masīvu un izvadi.
- Pārbaudiet drošinātājus, turētājus un spailes, vai nav karstuma bojājumu.
- Pārbaudiet SPD indikatorus pēc vētrām.
- Uzturiet kabeļu{0}} blīvslēgu un korpusa blīves.
- Pēc izmaiņām pārbaudiet virknes polaritāti un strāvu.
Iepakošana un transportēšana
Transportēšanas laikā aizsargājiet korpusu, kabeļu ievadus un iekšējās sastāvdaļas no triecieniem un mitruma. Turiet iepakojumu sausu un nostipriniet kastīti pret kustību. Ierodoties, pirms uzstādīšanas pārbaudiet, vai korpusam, durvju blīvēm un piederumiem nav transportēšanas bojājumu.
FAQ
Vai GSB{0}}A var izmantot 600 V Voc masīvā?
Nē. GSB-A maksimālais atvērtās-ķēdes spriegums ir 500 VDC. Izvēlieties modeli, kas ir saderīgs ar maksimālo virknes spriegumu pie zemākās vietnes temperatūras.
Kā tiek uzturēta korpusa aizsardzība pēc elektroinstalācijas?
Pareiza izmēra kabeļu blīvslēgi, aizzīmogoti neizmantotie ievadi un neskartas durvju blīves ir būtiskas, lai saglabātu korpusa aizsardzību pēc uzstādīšanas.
Vai 20A reitings attiecas uz kombinēto izvadi?
Nē. 20A reitings attiecas uz katru ievades kanālu. Kombinētā izeja ir atkarīga no izvēlētā izejas slēdža, vadītāju un spaiļu jaudas.
Vai katrai ierīcei ir standarta 16 kanāli?
Nē. Sērija piedāvā konfigurējamus 2–16 ievades kanālus. Ievadu skaits ir izvēlēts atbilstoši jūsu PV masīvam.
Atrodiet pareizo GSB PV kombinētājkārbu
Nosūtiet savu PV moduļa datu lapu, moduļus katrā virknē, paralēlo virkņu skaitu, invertora ievades specifikācijas un uzstādīšanas nosacījumus. SINELINK var palīdzēt izvēlēties jūsu projekta sprieguma klasi un ievades konfigurāciju.
